Mapy melioracyjne stanowią podstawowe narzędzie pracy dla projektantów, wykonawców robót melioracyjnych oraz pracowników i kierowników spółek wodnych. Ich prawidłowa interpretacja jest nieodzowna zarówno przy bieżącej eksploatacji systemów melioracyjnych, jak i podczas planowania inwestycji, przebudów, czy dostosowywania istniejących układów do aktualnych potrzeb gospodarki wodnej, w tym retencji.

W dobie rosnących problemów z niedoborem wody oraz konieczności zatrzymywania jej w krajobrazie rolniczym, znajomość map melioracyjnych zyskuje jeszcze większe znaczenie. Projektanci planujący przebudowy systemów drenarskich na potrzeby retencji muszą sprawnie posługiwać się tą dokumentacją, by skutecznie identyfikować istniejące urządzenia i móc je adaptować do nowych funkcji.

Różnorodność dostępnych map melioracyjnych

Mapy melioracyjne dostępne obecnie w zasobach instytucji państwowych, spółek wodnych czy archiwach lokalnych pochodzą z różnych okresów historycznych. Ich jakość, skala, zawartość oraz forma graficzna były uzależnione od obowiązujących w danym czasie standardów projektowania i wytycznych ministerialnych. Dlatego można spotkać się zarówno z mapami projektowymi, jak i powykonawczymi, często różniącymi się zakresem informacji.

Ze względu na wieloletnie przekazywanie dokumentacji pomiędzy różnymi instytucjami, wiele oryginałów uległo zniszczeniu, zagubieniu lub pozostało w archiwach jednostek, które uległy likwidacji czy reorganizacji. Nie istniały też ogólnokrajowe standardy archiwizacji dokumentacji melioracyjnej, co dodatkowo wpłynęło na jej rozproszenie. Dlatego często mamy do czynienia z kopiami, a nie z oryginałami map.

Dlaczego mapy melioracyjne są czarne lub fioletowe ?

Większość zachowanych map melioracyjnych to kopie wykonane na materiałach światłoczułych (tzw. papier amoniakalny) lub w formie wczesnych kserokopii.

Fioletowe mapy powstawały w wyniku kopiowania heliograficznego z użyciem związków aniliny. Taki kolor był charakterystyczny dla map tworzonych w latach 50., 60. i 70.
Czarne kopie to głównie rezultat nowszych metod kserograficznych, stosowanych szerzej od lat 80. XX wieku. Miały lepszą trwałość i kontrast.

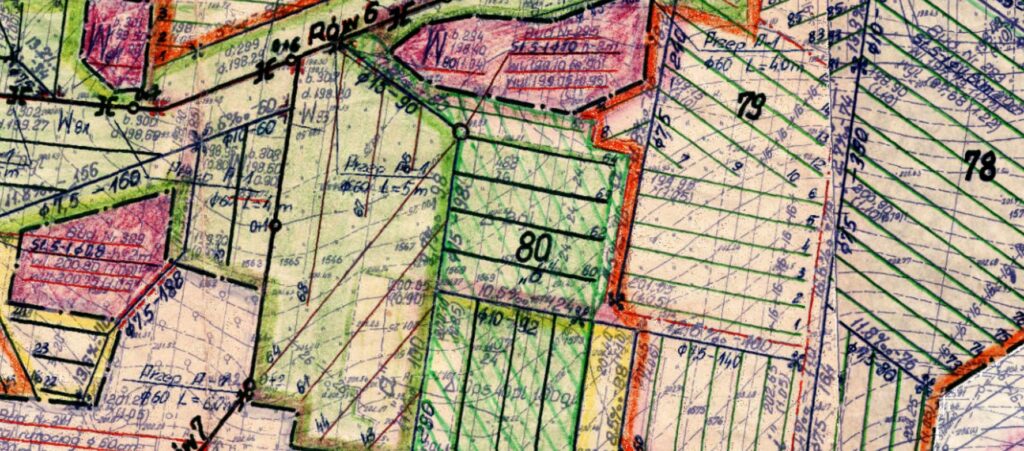

W praktyce, na tych kopiach nanoszono ręcznie kolorowe oznaczenia projektowe (np. drenów, spadków, studzienek), dlatego mimo jednobarwnego tła, mapy były funkcjonalne.

Mapy ogólne i szczegółowe w melioracji

W praktyce możemy spotkać się z dwoma rodzajami map:

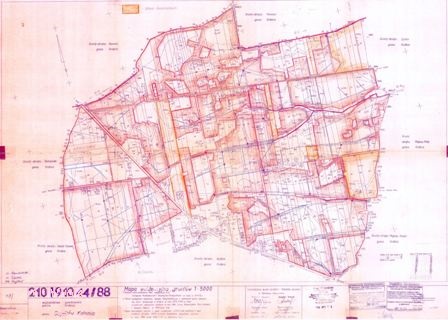

Mapy ogólne:

Prezentują ogólny układ sieci melioracyjnej, ukształtowanie terenu, przebieg rowów, kanałów i cieków naturalnych.
Pokazują zasięg działań melioracyjnych i charakter użytków gruntowych.
Używane są głównie w fazie planowania.
Występują zazwyczaj w skali 1:5000 lub 1:10000.

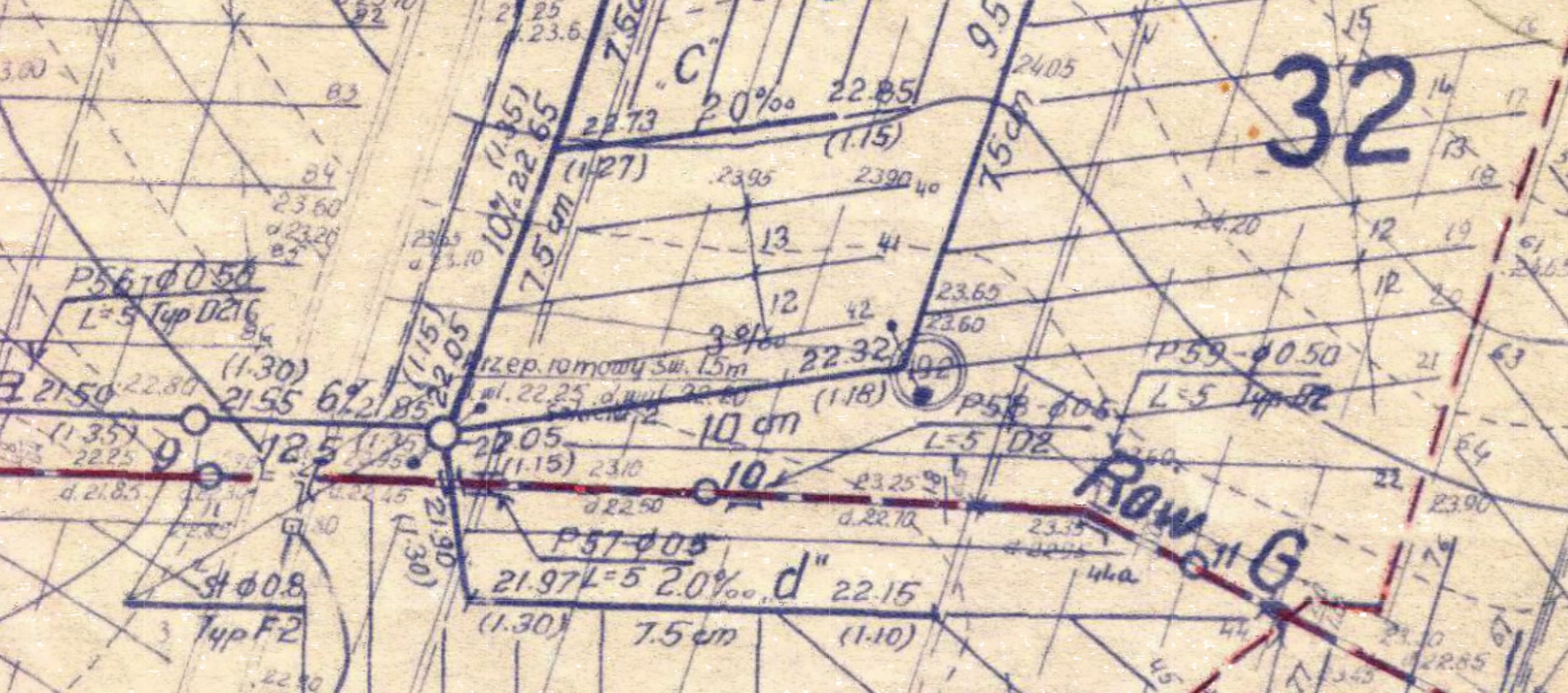

Mapy szczegółowe:

Zawierają precyzyjne informacje o urządzeniach melioracyjnych: drenach, studzienkach, przepustach, spadkach, rzędnych i długościach przewodów.
Są niezbędne przy realizacji i odbiorze robót.
Mają skalę techniczną: 1:1000 lub 1:2000.

Podstawy prawne i standaryzacja oznaczeń

Pierwsze oficjalne wytyczne dotyczące dokumentacji drenarskiej pojawiły się wraz z Instrukcją Ministra Rolnictwa i Reform Rolnych z dnia 24 listopada 1947 r. Dokument ten określał zasady opracowywania projektów dla gruntów mineralnych.

Kluczowe znaczenie miała standaryzacja z 1969 roku, kiedy to ujednolicono:

system oznaczeń graficznych,
sposób kolorowania i opisu,
formę dokumentacji projektowej.

Od tego czasu znaki i kolory zaczęto stosować według wspólnego wzorca, co umożliwiło lepsze rozumienie i współpracę między projektantami, wykonawcami i eksploatatorami.

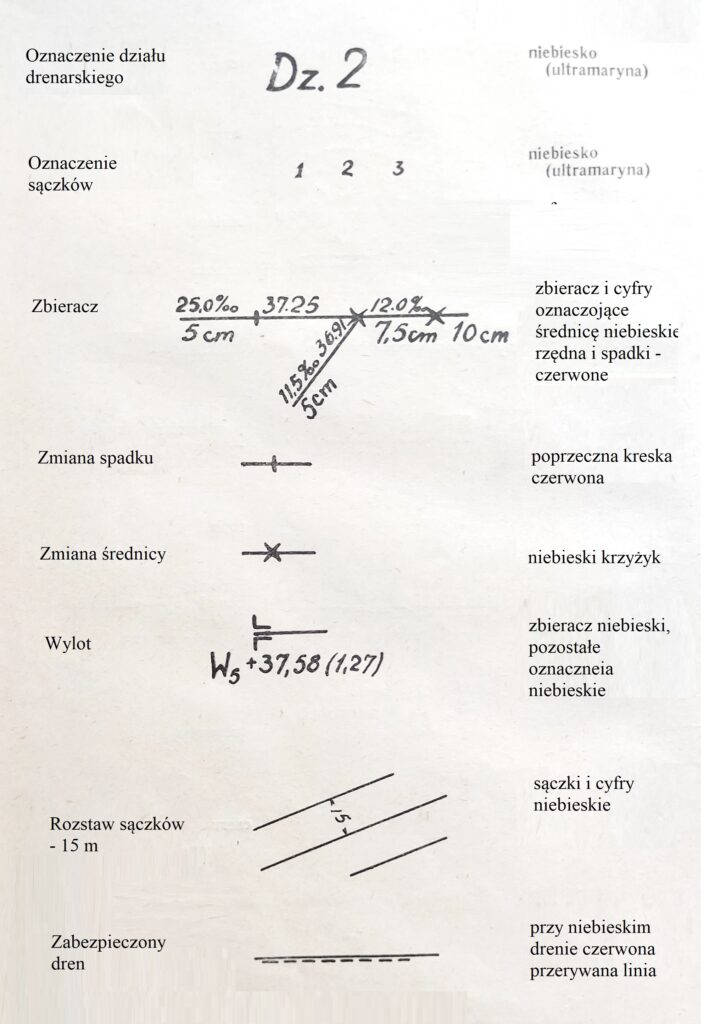

Zasady oznaczania na planie sytuacyjno-wysokościowym obowiązujące od 1969 roku:

Na planach drenarskich główne kolektory (zbieracze) przedstawia się za pomocą grubej niebieskiej linii o szerokości 0,75 mm. Każdy zbieracz oznacza się małą literą alfabetu w kolorze niebieskim. Litera „a” przypisywana jest zbieraczowi głównemu w obrębie danego działu, natomiast kolejne, boczne zbieracze – zgodnie z kierunkiem spływu – otrzymują oznaczenia „b”, „c” itd.

Zbieraczem głównym określa się ten przewód, który:

obejmuje największy zasięg odwodnienia w porównaniu do pozostałych, lub
charakteryzuje się największą średnicą.

Nazwy zbieraczy powinny być umieszczane równolegle nad ich liniami.
Wszystkie informacje dotyczące rzędnych dna i głębokości należy nanosić:

w punktach zmiany trasy lub spadku,
przy połączeniach zbieraczy bocznych z głównym (dla obu przewodów),
oraz na początku każdego kolektora.

Dane te zapisuje się czerwonym kolorem, najczęściej prostopadle do osi kolektora (choć w niektórych sytuacjach dopuszczalne jest równoległe rozmieszczenie). Odpowiedni przekrój wskazuje się cienką czerwoną kreską przecinającą linię.

Średnice zbieraczy przedstawia się w centymetrach, poniżej linii, kolorem niebieskim. Jeżeli dochodzi do zmiany średnicy, miejsce to należy zaznaczyć niebieskim krzyżykiem.

Spadki wpisuje się w promilach, kolorem czerwonym, nad linią zbieracza, zazwyczaj w środkowej części odcinka. Każdy fragment kolektora musi mieć swój spadek wpisany – nawet jeśli jego wartość się nie zmienia względem odcinka wcześniejszego.

Oznaczanie sączków

Sączki przedstawia się jako cienkie linie niebieskie (0,25 mm). Numeruje się je arabskimi cyframi, umieszczonymi na początku linii, również w kolorze niebieskim.

Kolejność numeracji rozpoczyna się od sączka wpadającego do górnego końca zbieracza „a”, a następnie kontynuuje się wzdłuż kolejnych zbieraczy (np. „b”, „c”), przesuwając się w dół zgodnie z układem przepływu.

Każdy dział drenarski posiada odrębną numerację sączków, zaczynającą się od 1.

Informacje o rozstawie sączków powinny zostać podane:

na krańcach układu,
oraz w jego centralnej części.
Jeżeli rozstawy ulegają zmianie, wszystkie różne wartości należy wskazać. Dane te zapisuje się niebieskim kolorem.

Wyloty i studzienki

Wyloty zbieraczy należy oznaczyć podwójną, grubą, łamaną kreską w kolorze czerwonym. Towarzyszący opis powinien również być czerwony i zawierać:

numer działu drenarskiego (z oznaczeniem literowym „W”),
rzędną wylotu,
głębokość,
oraz rzędną dna odbiornika.

Studzienki drenarskie przedstawia się jako pojedyncze czerwone kółka o średnicy 3 mm. W ich opisie umieszcza się informacje o:

rodzaju materiału,
średnicy,
rzędnej dna studzienki,
oraz rzędnych i głębokościach zbieraczy, które do niej dochodzą.

Zabezpieczenia drenów

W zależności od rodzaju zastosowanego zabezpieczenia, stosuje się różne oznaczenia graficzne:

cementowane styki – dwie cienkie czerwone linie równoległe do przewodu,
obsypanie żużlem, żwirem, papą czy słomą – jedna cienka czerwona linia kreskowana, również równoległa do drenów.

Linie wododziałowe

Granice zlewni, czyli linie wododziałowe, rysuje się czerwoną linią punktową (kropka-kreska). Ich zadaniem jest całkowite wyodrębnienie obszaru, z którego woda dopływa do konkretnego wylotu – dlatego muszą tworzyć zamknięty obrys.

Możliwy przebieg linii wododziałowych:

równolegle do sączków, w odległości równej połowie rozstawy,
prostopadle lub skośnie – 2 m od sączków przy rozstawie mniejszej niż 10 m, lub 3 m, gdy rozstaw przekracza 10 m.

Oznaczanie działów:

numer działu zapisuje się niebieskim kolorem, możliwie w centrum jego powierzchni,
przed liczbą stosuje się skrót „Dz.” (np. Dz. 1, Dz. 2).

Kolejność numeracji:

wzdłuż głównego odbiornika – od ujścia ku źródłu,
następnie wzdłuż odbiorników drugiego rzędu – również od dołu ku górze.

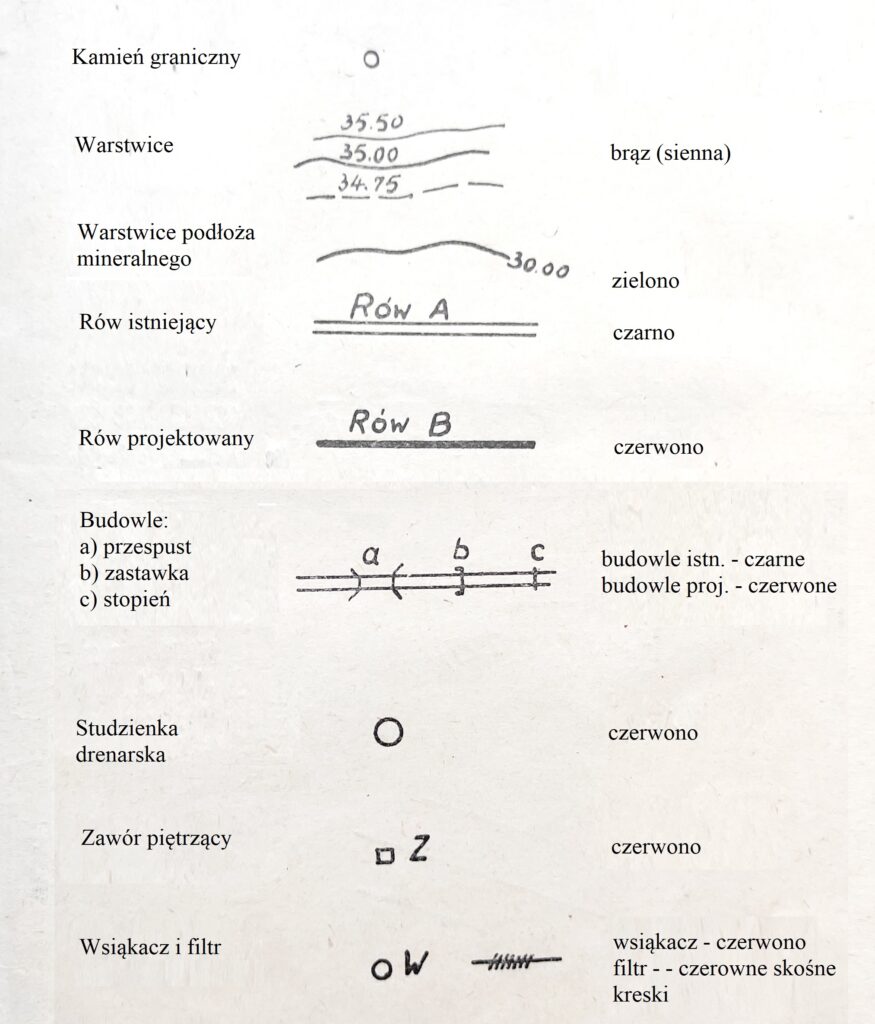

Pozostałe oznaczenia i elementy graficzne

Sondy glebowe: zaznaczane są zielonymi kółkami o średnicy 6 mm, grubą linią. Wewnątrz wpisuje się numer sondy czerwonym kolorem.
Nowe rowy: oznacza się grubą czerwoną linią, z przerwą co hektometr.
Rowy istniejące: również czerwone; jeśli podlegają renowacji, wzdłuż osi rysuje się linię kreskowaną z przerwą co 100 m.

Początek hektometrarza (oznaczanego jako „hm 0+00”) przypada na punkt, w którym projektowana niweleta łączy się z istniejącym dnem, bądź na oś odbiornika. Każdy hektometr oznaczany jest grubym czerwonym kółkiem o średnicy 2 mm.

W punktach takich jak:

załamania spadku,
wloty dopływów bocznych,
lokalizacje obiektów hydrotechnicznych,

należy czerwonym kolorem wpisać rzędną dna projektowanego rowu.
Spadki dna podaje się pod linią rowu, osobno dla każdego odcinka między załamaniami. Punkty zmiany spadku zaznacza się cienką, prostopadłą kreską na osi rowu.

Nazwy rowów przypisuje się w kolejności liter alfabetu, z oznaczeniem „Rów” przed literą – całość zapisuje się na czerwono.

Znaczenie map melioracyjnych we współczesnej gospodarce wodnej

Współczesne wyzwania związane z deficytem wody, zmiennością opadów i potrzebą retencjonowania wody wymagają nowego podejścia do planowania systemów melioracyjnych. Mapy melioracyjne, nawet jeśli są niekompletne czy w formie kopii, są nieocenionym źródłem informacji:

dla projektantów przebudów i modernizacji systemów melioracyjnych,
dla spółek wodnych przy planowaniu prac utrzymaniowych i remontowych,
dla wykonawców podczas realizacji robót w terenie.

Dlatego tak ważne jest, aby osoby zawodowo związane z gospodarką wodną potrafiły czytać mapy melioracyjne, interpretować ich oznaczenia oraz rozumieć kontekst ich powstania i zastosowania.

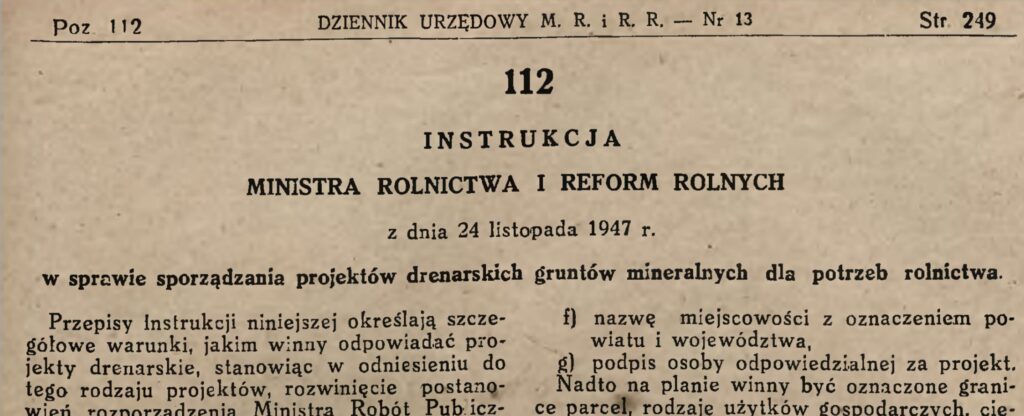

„INSTRUKCJA MINISTRA ROLNICTWA I REFORM ROLNYCH
z dnia 24 listopada 1947 r.

w sprawie sporządzania projektów drenarskich gruntów mineralnych dla potrzeb rolnictwa

Przepisy niniejszej instrukcji określają szczegółowe warunki, jakim powinny odpowiadać projekty drenarskie, stanowiąc – w odniesieniu do tego rodzaju projektów – rozwinięcie postanowień rozporządzenia Ministra Robót Publicznych z dnia 23 maja 1931 r., ustalającego zasady sporządzania projektów technicznych, wymaganych do uzyskania pozwoleń w sprawach wodnych (Dz.U.R.P. Nr 67, poz. 551), sprostowanego obwieszczeniem Ministra Robót Publicznych z dnia 20 września 1931 r. (Dz.U.R.P. Nr 97, poz. 748).

2.2. Znakowanie

Zbieracze (drenowe) należy wykreślać grubszą linią niebieską, na której punkty zmiany spadku powinny być oznaczone poprzeczną czerwoną kreską, a zmiany średnicy rurek – niebieskimi krzyżykami.
W każdym punkcie zmiany spadku należy wypisywać cyframi odpowiednią rzędną zbieracza, a w nawiasie – głębokość jego założenia. Obok linii zbieraczy należy projektowane spadki wypisywać w promilach – cyframi czerwonymi, a średnice rurek w centymetrach – cyframi niebieskimi.

Wyloty zbieraczy należy oznaczać klamrą i opatrywać w kolorze czerwonym numerem właściwego działu oraz rzędną ujścia zbieracza, dna rowu i poziomu wód średnich. Zbieracze oznacza się małymi niebieskimi literami, przy czym zbieracz główny każdego działu drenażowego otrzymuje literę „a”, następne zaś kolejne litery w porządku ujścia zbieraczy do zbieracza głównego lub drugorzędnego.

Sączki należy wykreślać cienkimi liniami niebieskimi. Odstępy pomiędzy sączkami powinny być oznaczone niebieskimi cyframi. Sączki oznacza się numerami wypisywanymi na początku linii sączków – małymi cyframi arabskimi w kolorze niebieskim. Numeracja sączków rozpoczyna się od góry działu, w kolejności ich wpadania do zbieraczy. Dla każdego działu obowiązuje odrębna numeracja sączków, rozpoczynająca się od numeru pierwszego.

Studzienki oznacza się czerwonymi pojedynczymi kółkami. Miejsca sondowań powinny być oznaczone zielonymi kółkami z wpisanymi numerami kolejnymi sond.

Zaprojektowane kanały i rowy odpływowe należy oznaczać pojedynczą grubą linią w kolorze czerwonym, z oznaczeniem za pomocą kółek odległości stumetrowych, poczynając od ujścia.

Wszelkie projektowane budowle wodne (obiekty) powinny być oznaczone prostokątami w kolorze czerwonym. Budowle te należy podkolorować: murowane – cynobrem, drewniane – sępią barwą.

Rzędne projektowanych stanów wód powinny być oznaczone na planie w kolorze niebieskim, zaś rzędne projektowanych budowli ziemnych i wodnych – w kolorze czerwonym.

Na przekrojach podłużnych i poprzecznych należy oznaczać:

powierzchnię gruntu – linią czarną,
poziomy wód – cienką linią niebieską,
niweletę dna drenów – grubą linią niebieską,
inne projektowane części urządzeń melioracyjnych – liniami czerwonymi.

Prawe brzegi rowów i grobli należy oznaczać linią ciągłą, lewe – przerywaną.
Rzędne gruntu należy wypisywać cyframi czarnymi, rzędne poziomu wód i rzędne niwelety dna drenów – cyframi niebieskimi, natomiast rzędne projektowanych rowów, kanałów, grobli i innych urządzeń – cyframi czerwonymi.„
